Thông số kỹ thuật (Hình ảnh chỉ mang tính chất tham khảo)

1, Máy tháo cuộn thủy lực một mặt
chức năng	Chức năng của bộ phận này là tháo dỡ toàn bộ cuộn thép dải và cung cấp nguyên liệu thô cần thiết cho máy tạo hình

Đang tải trọng lượng	Tối đa. 8,0 tấn/mặt
đầu hình nón	Đầu hình nón đơn

Kiểu cấu trúc hình nón	sự kết hợp của thanh trượt, chắc chắn và ổn định

Loại mở rộng	Mở rộng thủy lực

Vật liệu đầu côn	Trục chính: 42CrMo, rèn, ủ tổng thể;
	Tấm hồ quang: ủ tổng thể 45 #
	Thanh trượt nêm: thép tôi luyện 45 #
Loại phanh	Loại khí nén

Thiết bị chặn vật liệu	Chế độ thủ công

2 、 Máy cắt và hàn đối đầu


chức năng	Chức năng của nó là cắt và căn chỉnh đầu và cuối của hai dải khác nhau, cắt bỏ những phần không đều và hàn hai dải lại với nhau để đường dây có thể hoạt động liên tục

Kiểu cắt	Cắt thủy lực, chất liệu: Cr12MoV

Kiểu kẹp	Kẹp thủy lực

Kiểu hàn	Hàn TIG tự động

3. ắc quy ngang
3. ắc quy ngang
chức năng	Dùng để tích tụ đủ dải thép đảm bảo cho máy chạy liên tục
chức năng	Dùng để tích tụ đủ dải thép đảm bảo cho máy chạy liên tục
Kích thước bên ngoài	OD 5,0m
Động cơ cho ăn	18,5 KW (Động cơ xoay chiều có điều chỉnh tốc độ tần số thay đổi)
Động cơ lưu trữ	22 KW (Động cơ xoay chiều có điều chỉnh tốc độ tần số thay đổi)
Tốc độ cho ăn	MAX200m/phút
Dung lượng lưu trữ	500～1000m

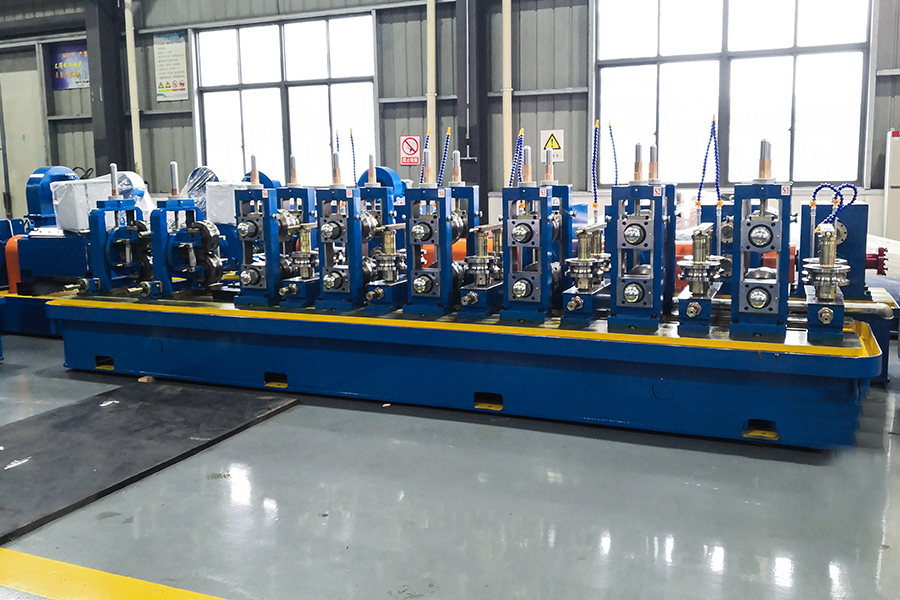

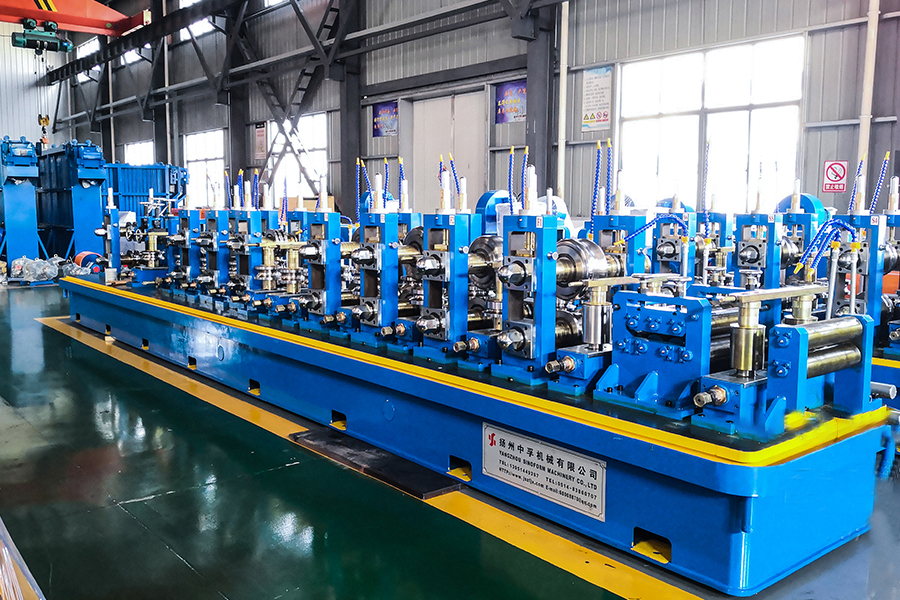

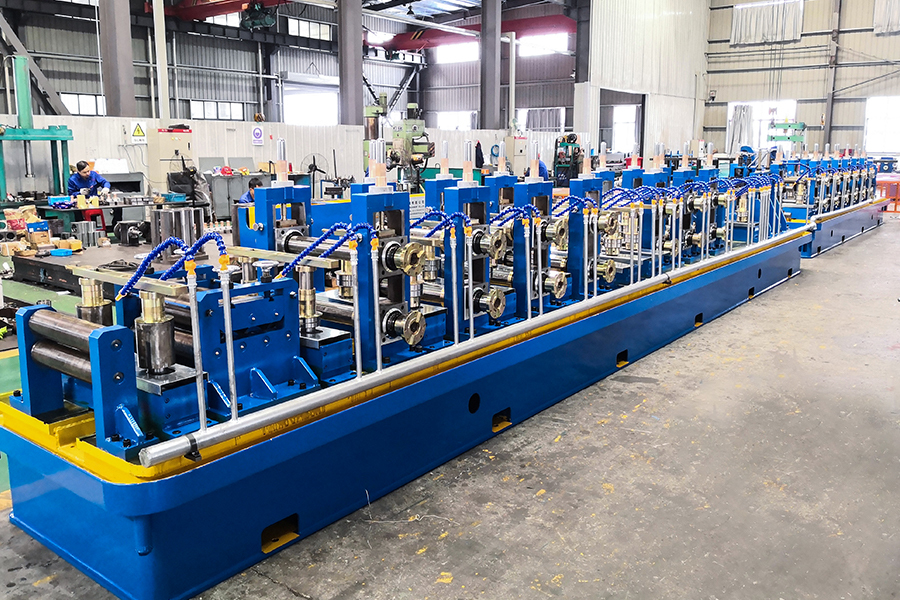

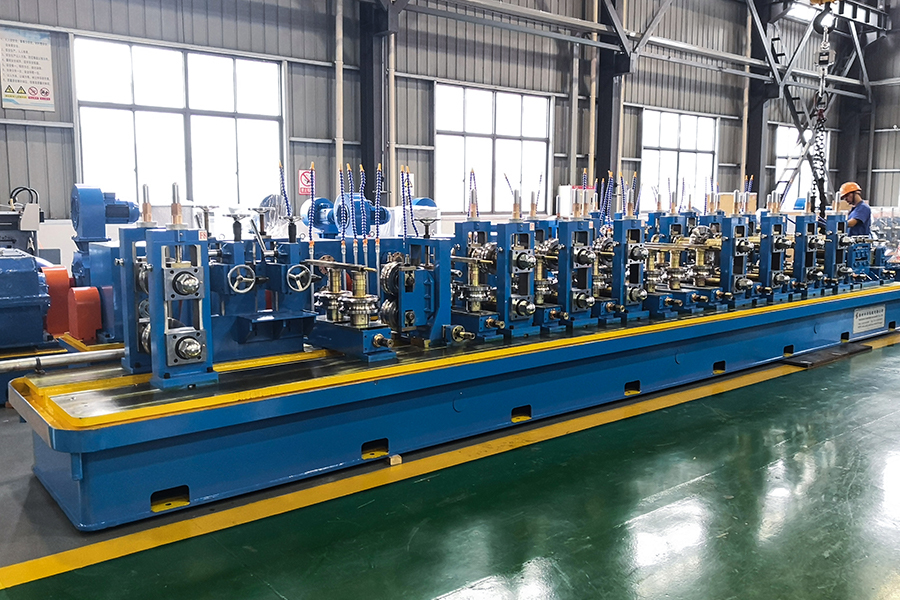

2. Định hình và định cỡ máy chính (7 máy trước và 5 máy sau, giường chia đôi) Máy chính
Sắp xếp đơn vị:
	Hình thành: 2 con lăn san lấp mặt bằng→V→7 con lăn san lấp mặt bằng→V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V(A)→4 V(B)→4 V(C)→5 H→5 V→6H→6 V→7 H→7V

	Dẫn hướng và 2 hoặc 3 con lăn Đùn → Máy cạo → Đánh bóng→Làm mát bằng nước

	Định cỡ: 1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H → đo tốc độ→Làm thẳng 1→Làm thẳng 2→ V
1 ） Thiết bị san lấp mặt bằng
chức năng
	Với thiết bị cân bằng 7 cuộn để vào máy tạo hình một cách ổn định
Cấu trúc
	1 cuộn chống nhảy, 2 cuộn dẫn hướng dọc, 7 cuộn san phẳng GCr15, xử lý dập nguội bề mặt tần số cao.

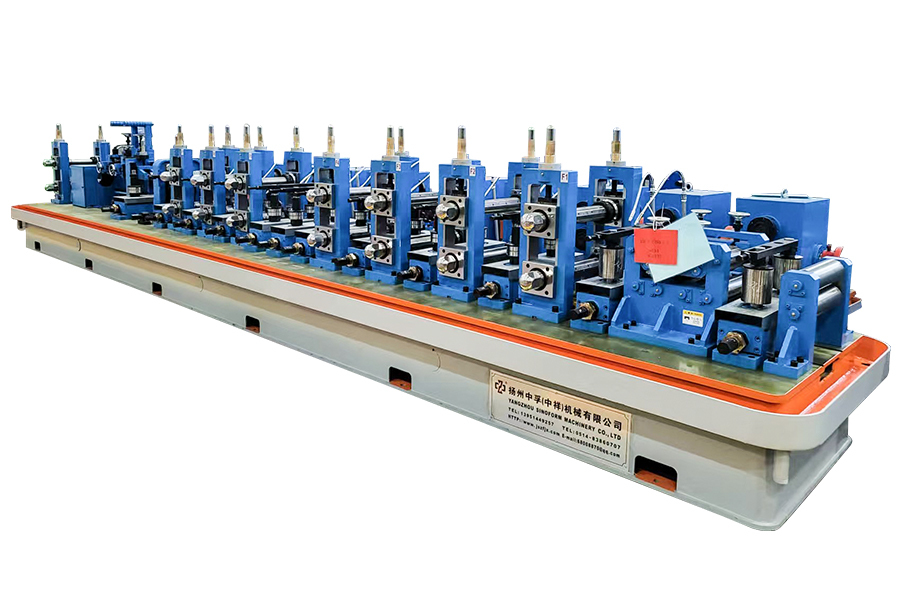

2 ） Máy tạo hình (loại tách)

chức năng	Nó có thể dần dần ép các dải thép vào các khoảng trống ống bằng cách tạo thành các cuộn và gửi chúng đến máy hàn,

Kiểu hình thành	Hình chữ “W”, loại lỗ bán kính kép

Giá đỡ cuộn ngang	7 khán đài
Giá đỡ cuộn dọc	9 khán đài
Giá đỡ cuộn ngang

số lượng	7 bộ
Cấu trúc
Cấu trúc	Khung giàn cột đôi, với khung cuối vận hành có khả năng thay thế cuộn bên
Chất liệu của giá đỡ ngang	Các bộ phận thép đúc chính xác
Đường kính trục ngang	Φ90mm
Vật liệu trục ngang	42CrMo, HB260~290 chuẩn hóa, làm nguội tần số cao bề mặt HRC50~55
Vật liệu trục ngang	Làm nguội bề mặt

Giá đỡ cuộn dọc
số lượng	9 khán đài
Cấu trúc	Cấu trúc trục đôi, được gia cố và cố định bằng tấm kéo. Máy cán được lắp ráp trên trục con lăn thông qua các ổ trục nên việc thay đổi con lăn dễ dàng.

Chất liệu của giá đỡ thẳng đứng	Thanh trượt là loại có khe (độ chính xác cao, không dễ hư hỏng)
Đường kính trục dọc	Φ60mm
Vật liệu trục dọc	40Cr, HB260~290 chuẩn hóa, làm nguội tần số cao bề mặt HRC50~55
	Làm nguội bề mặt
Phương pháp điều chỉnh con lăn	Tâm và vị trí của hai trục lăn được điều chỉnh bằng cách điều chỉnh ống vít và đai ốc điều chỉnh là đai ốc đồng; Chiều cao của con lăn dọc được tinh chỉnh bằng cách điều chỉnh đai ốc.

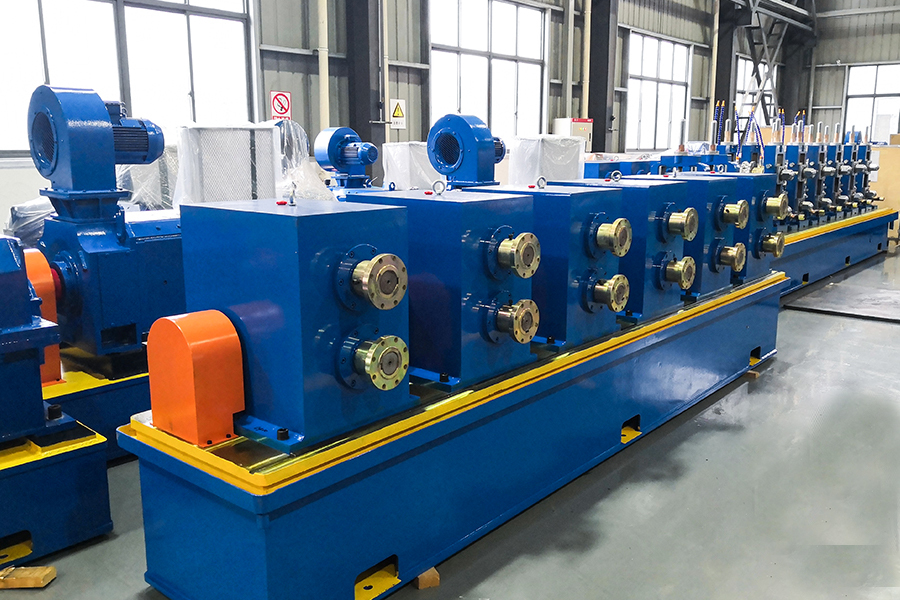

hộp số
số lượng	7 bộ
Chất liệu hộp	QT400
Kiểu truyền động	Truyền bánh răng côn xoắn ốc
Vật liệu bánh răng côn xoắn ốc
Vật liệu bánh răng côn xoắn ốc	20CrMnTi Rèn, xử lý bề mặt răng
Vật liệu trục bánh răng	40Cr, HB260~290 chuẩn hóa, làm nguội tần số cao bề mặt HRC50~55
Vật liệu trục bánh răng	Làm nguội bề mặt

3) phần hàn
①đường hàn hướng dẫn
chức năng	Dẫn hướng đường hàn, điều chỉnh góc chữ V hàn để đảm bảo đường hàn có thể được dẫn chính xác vào vị trí hàn con lăn đùn trong quá trình hàn.
Cấu trúc	Loại 2 cuộn, có thể điều chỉnh theo chiều ngang và chiều dọc và có thể xoay một góc nhất định. Việc điều chỉnh theo chiều ngang và chiều dọc được thực hiện bằng cách sử dụng thanh vít, trong khi việc điều chỉnh xoay khung được thực hiện bằng bánh răng trục vít.
Cấu trúc
vật liệu trục	40Cr, HB260~290 chuẩn hóa, làm nguội tần số cao bề mặt HRC50~55
vật liệu trục	Làm nguội bề mặt
② Thiết bị ép (Hai hoặc ba con lăn loại SQ)
chức năng	Đường hàn sẽ được đóng lại
Cấu trúc	Hai hoặc ba con lăn loại SQ, kết cấu trục đôi, được gia cố bằng tấm kéo
vật liệu trục	40Cr, HB260~290 chuẩn hóa, làm nguội tần số cao bề mặt HRC50~55
vật liệu trục	Làm nguội bề mặt
③ cái cạp
chức năng	Dùng dao cạo để loại bỏ đường hàn bên ngoài, đường hàn sẽ mịn và rõ ràng.
Cấu trúc	2 bộ nạo; Máy cạp có thể điều chỉnh lên xuống, theo chiều ngang và có chức năng nâng nhanh. Một pallet hoặc con lăn được cung cấp bên dưới giá đỡ lưỡi dao.
④ đánh bóng
chức năng	Ổn định ống thép và làm phẳng các gờ bên ngoài và các bộ phận không bằng phẳng
vật liệu trục	40Cr, HB260~290 chuẩn hóa, làm nguội tần số cao bề mặt HRC50~55Tempering Surface quenching
4) Bể làm mát
chức năng	áp dụng kiểu phun bể chứa nước để đảm bảo ống trống đủ nguội.
chức năng
Cấu trúc	Kết cấu hàn kiểu hộp, ống nước phía trên được chế tạo thành dạng phun để phun và làm mát ống thép.
Cấu trúc

5) Máy định cỡ (6 ngang, 6 dọc 2 bộ nắn thẳng Thổ Nhĩ Kỳ)
chức năng
chức năng	Chức năng của thiết bị hình vuông đẩy loại bốn cuộn là biến dạng trực tuyến ống thép có hình dạng chính xác thành ống có khoảng cách hình vuông và làm thẳng nó một cách thô bạo để đạt được kích thước hình học và độ phẳng lý tưởng.
① Giá đỡ ngang	6 bộ giống như tạo hình một cái máy
② Giá đỡ cuộn dọc	6 bộ giống như tạo hình một cái máy

3)Thiết bị duỗi thẳng 2 bộ duỗi thẳng đầu kiểu Thổ Nhĩ Kỳ(Xem phần cuối cùng của Thổ Nhĩ Kỳ - các đầu ở trên)
Loại thiết bị làm thẳng
	Thổ Nhĩ Kỳ - đầu, xoay 360°
Cấu trúc
	Khung cuộn 2/4, với các cuộn lăn phân bố trên cùng một bề mặt, có thể điều chỉnh theo chiều ngang và chiều dọc và có khả năng xoay ở một góc nhất định. Việc điều chỉnh theo chiều ngang và chiều dọc được thực hiện bằng cách sử dụng thanh vít, trong khi việc điều chỉnh xoay khung được thực hiện bằng bánh răng trục vít.
Đường kính trục	Φ40mm
Vật liệu trục	40Cr, HB260~290 chuẩn hóa, làm nguội tần số cao bề mặt HRC50~55
	Làm nguội bề mặt

6) Thiết bị điều khiển chính
Đường lái xe
Đường lái xe	Động cơ→Bộ giảm tốc→Hộp giảm tốc→Trục vạn năng→Trục ngang
Model động cơ chính, công suất	160KWTốc độ thấp động cơ DC ,2 bộ ；
Giảm tốc	ZLY224 2 bộ ；
Hộp số	Phần hình thành ：7 bộ ； Phần định cỡ ：6 bộ

	Hộp truyền bánh răng ô xoắn ốc, có khả năng chịu tải cao, hiệu suất truyền cao và tuổi thọ cao.
	Vật liệu bánh răng ô xoắn ốc: 20CrMnTi, Làm nguội bề mặt. Độ sâu của lớp cacbon hóa 1,1 ~ 1,5 mm, độ cứng làm nguội bề mặt HRC55 ~ 60。

5 、 Con lăn
cuộn	Chất liệu ： Cr12 ， Độ cứng xử lý nhiệt: HRC58-62. Cắt dây theo rãnh then và gia công CNC đảm bảo độ chính xác về hình dạng lỗ và đánh bóng bề mặt làm việc.
đùn cuộn	Chất liệu ： H13 ， Độ cứng xử lý nhiệt: HRC50-53. Cắt dây rãnh then, máy tiện CNC định hình và đánh bóng bề mặt làm việc.
cuộner pad	Chất liệu ： Thép 45 #.

6.1 、 cưa cắt nóng Khách hàng có thể chọn 6.1 hoặc 6.2
Cấu trúc	PLC, Cắt lưỡi cưa thông thường
（1） Đường kính cắt tối đa	Φ115mm(90*90)
（2） độ dày cắt tối đa	Δ4,5mm
(3) chiều dài cắt và độ chính xác	L=3～8m,≤±3 mm
（4)loại ổ đĩa	Nâng hạ cưa bằng khí nén (đầu cưa được mở rộng và gia cố)
(5) kích thước của lưỡi cưa	Φ700mm×Φ80mm×4.0/5.0mm
（6)động cơ dẫn động	Động cơ xoay chiều 30 KW
（7)động cơ cắt	Động cơ xoay chiều 37 KW
（8）Kẹp	Kẹp không khí

6.2 、 cưa cắt nguội
Cấu trúc	Điều khiển chuyển động, cắt lưỡi cưa thép tốc độ cao HSS/TCTAlloy
（ 1 ), 、 Đường kính cắt tối đa	Φ115mm
（ 2 ), 、 độ dày cắt tối đa	Δ4,5mm
（ 3 ), 、 chiều dài cắt và độ chính xác	L=4～8m,≤±2mm
（ 4 ), 、 loại ổ đĩa	Động cơ servo/vít bi/dẫn hướng tuyến tính
（ 5 ), 、 kích thước lưỡi cưa	Φ560mm-HSS thép tốc độ cao
（ 6 ), 、 động cơ lái xe	Động cơ servo Yaskawa 15 KW
（ 7 ), 、 động cơ cắt	Động cơ xoay chiều 18,5 KW
（ 8 ） Động cơ cho ăn	Động cơ servo Yaskawa 2.9 KW
（ 9 ), 、 tốc độ cắt	20-70 m/phút

7 、 bàn băng tải
chức năng
chức năng	Chức năng là đẩy nhanh quá trình tách các ống thép được cắt theo chiều dài cố định và vận chuyển chúng đến khu vực đóng gói
Động cơ truyền động	3 KW
Động cơ truyền động	Động cơ AC có điều chỉnh tốc độ tần số thay đổi
số lượng of feeding rollers	12 bộ
Chiều dài	12 triệu

Máy hàn tần số cao 8、300KW
Giới thiệu	Toàn bộ thiết bị được điều khiển bởi hệ thống PLC để đạt được chức năng chẩn đoán lỗi và điều khiển khóa liên động toàn diện, đồng thời theo dõi trạng thái hoạt động của thiết bị thông qua màn hình LCD

Thành phần	TỦ CHỈNH LƯU
	TỦ INVERTER
	THIẾT BỊ LÀM LẠNH
	BÀN HOẠT ĐỘNG
	MÁY BIẾN ÁP
	BỘ ĐIỀU CHỈNH TỐC ĐỘ DC

9 、 Máy phun kẽm (tùy chọn của khách hàng)
Tổng quan	Hồ quang đốt cháy hai đầu dây, tạo ra nguồn nhiệt làm dây nóng chảy. Đồng thời, khí nén nguyên tử hóa dây nóng chảy thành các giọt khí, sau đó phun ở tốc độ cao lên bề mặt phôi đã được xử lý trước. Tạo thành một lớp phủ hoàn chỉnh.

Model máy	Phạm vi sản xuất	Phạm vi độ dày của tường	Tốc độ xay xát	Công suất tần số cao
HG90	Φ30/48~Φ115mm	δ1,5 ~ 4,5 mm	20~60	300KW
HG90	□25×25~90×90	□δ 3,5mm	20~60	300KW

Mục	tham số	Bình luận
Hướng nạp	Mục nhập bên trái hoặc bên phải (tùy thuộc vào cách bố trí quy trình xưởng của khách hàng)	Đối diện với thiết bị, hướng nhập nguyên liệu

Tổng công suất thiết bị	Khoảng 770KW (Máy chính 320KW Tần số cao 300KW Máy phụ 150KW)

Tiêu chuẩn điện áp nguồn	380V/50Hz; Hệ thống ba pha bốn dây	Tủ phân phối hạ thế, cáp, khách hàng tự cung cấp

Khu vực thiết bị được bảo hiểm	Dài 55-65M×Rộng 4.5M	Theo cách bố trí thiết bị

Khu vực máy hàn cao tần được che phủ	Dài 6M×W 3M×H 2.8M

Cấp nước (tái chế)	Một bể làm mát: 30m³; Một bộ máy bơm cao áp. Ngoài ra, nhà cung cấp có thể cung cấp cho người mua bản vẽ nhà máy và dựa trên bản vẽ để lập sơ đồ bố trí đường thủy.	Khách hàng tự cung cấp bể nước, máy bơm nước, hệ thống ống nước, tháp giải nhiệt

Cung cấp không khí	Máy nén khí: một bộ 1,6m³ đối với ống thép thông thường; nếu ống mạ kẽm cần 3,5m³	Khách hàng tự cung cấp máy nén khí, bình chứa khí, đường ống

Thiết bị nâng	Cần cẩu máy bay 5~10Tons: hai bộ	Khách hàng tự cung cấp
Bộ phận tiêu hao thông thường	（1)Dao cạo
	（2)Lưỡi cưa
	（3)Ferrit
	（4）Cuộn dây cảm ứng (Ống đồng, ống cách điện)
